数字图像压缩

概述

图像压缩的目的是为了减少数字图像所占用的数据量。压缩是通过去除三个基本的数据冗余来达到的： 1. 编码冗余：采用最优码字可以达到最佳编码长度，否则就存在编码冗余。 1. 像素间冗余：一幅图像的像素间存在相关性产生冗余 1. 心理视觉冗余：人类视觉对于图像数据忽略的冗余。

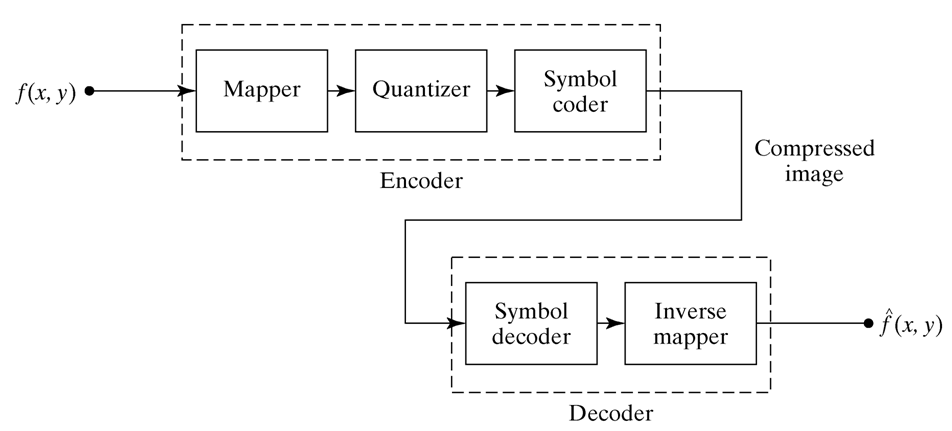

压缩编码框图：

若解压缩后的图像和原始图像完全相同，则称为无损（无误差或信息保持）的压缩，否则称为有损压缩。

有损压缩的误差，定义为：

\[ e(x,y)=\hat{f}(x,y)-f(x,y) \]

两幅图像之间的总误差常常用均方根误差\(e_{rms}\)来表示：

\[ e_{rms}=\left[\frac{1}{MN} \sum_{x=0}^{M-1} \sum_{y=0}^{N-1}\left[\hat{f}(x,y)-f(x,y)\right]^2\right]^{1/2} \]

压缩比：

\[ C_R=\frac{n_1}{n_2} \]

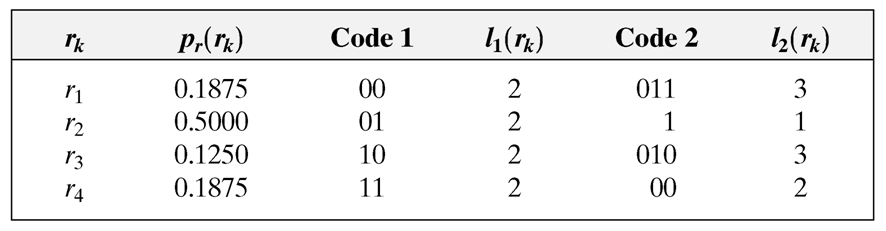

假设一幅4色图像，各个象素级出现的概率和编码如下：

第一种编码为定长编码，平均每个像素需要用2个比特来表示。第二种编码是变长编码，平均每个像素需要的比特数为：

\[ L_{avg}=\sum_{k=1}^{4}l_2(k)p_r(r_k)=3\times 0.1875+1\times 0.5+3\times 0.125+2 \times 0.1875=1.8125 \]

压缩比为

\[ C_r = 2 / 1.8125 = 1.103 \]

表示一幅图像，至少需要多少比特？概率为P(E)的随机事件E包含的信息量为：

\[ I(E) = log\frac{1}{P(E)} = -log P(E) \]

一组不相关的随机事件，所包含的总信息量为：

\[ H=-\sum_{j=1}^{J}P(a_j)log P(a_j) \]

对于图像来说，平均每个像素所包含的信息量为

\[ H = -\sum_{k=1}^{L}p_r(r_k)log p_r(r_k) \]

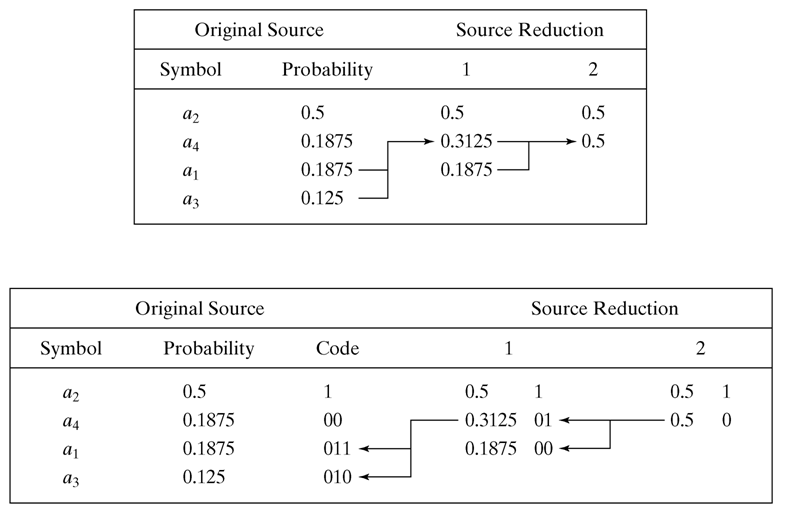

计算码表

p = [0.1875 0.5 0.125 0.1875];
c = huffman(p)

对图像进行编码

hf = mat2huff(f);

解码

f = huff2mat(hf);

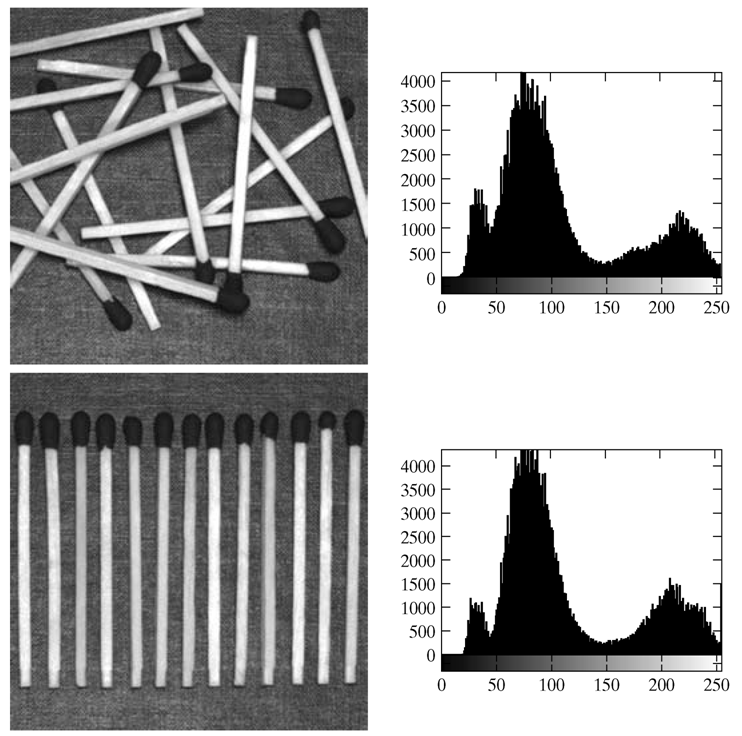

计算两幅图像的信息熵，以及比较霍夫曼编码后的压缩比，可以发现两幅图像的信息熵和压缩比都是差不多的。但是我们观察图像明显可以发现，下图中的火柴排列明显有规律，应该有更多的信息冗余。

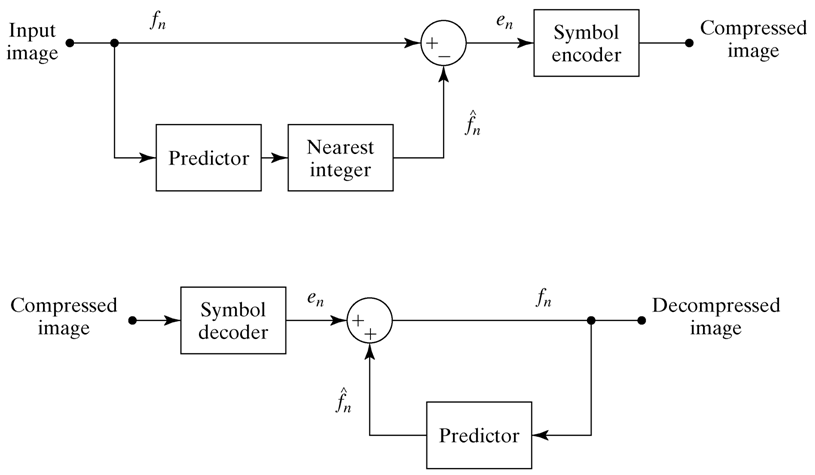

其中

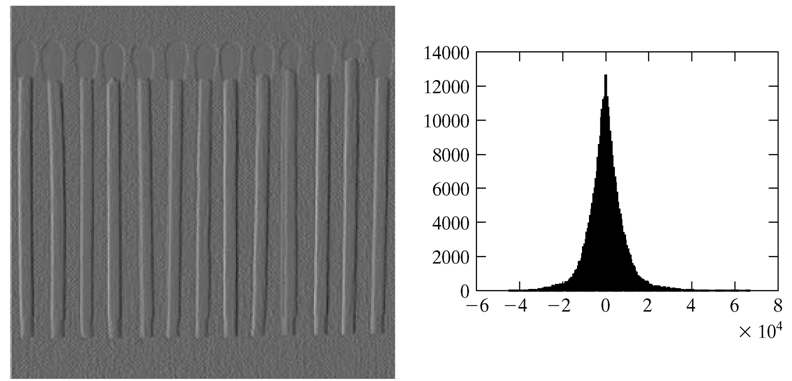

\[ e_n=f_n-\hat{f}_n \]

\(\hat{f}_n\)可以由各种方法生成。通常：

\[ \hat{f}_n=round\left[ \sum_{i=1}^{m} \alpha_i f_{n-i} \right] \]

例如将256级灰度图像压缩成16级灰度图像。采用不同的量化方法，产生不同的效果：

igs的原理是将前一个像素的量化误差，在下一个像素的量化中进行弥补。

q = quantize(f, 4, 'igs');

综合前面的方法，我们可以进一步提高压缩效率：

q = quantize(f, 4, 'igs');
qs = double(q) / 16;
e = mat2lpc(qs);
c = mathuff(e);
imratio(f, c)
